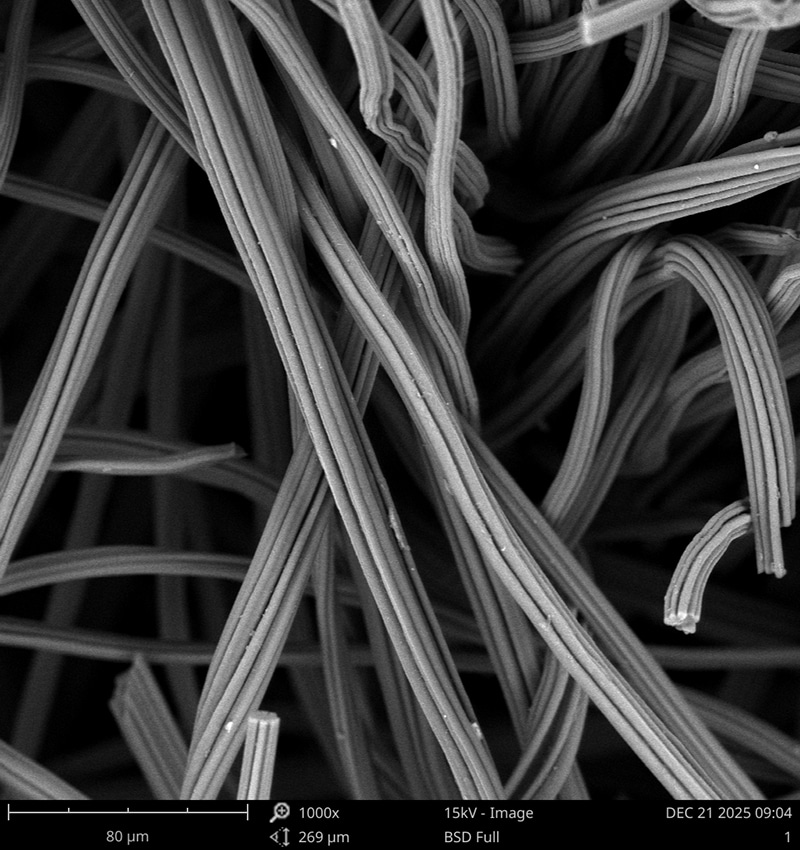

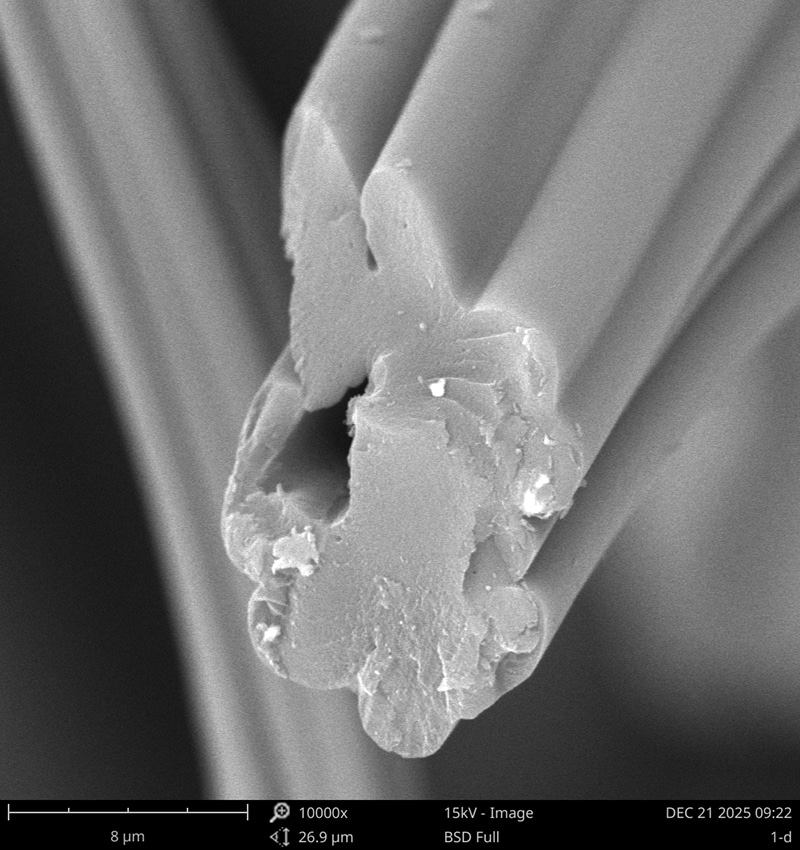

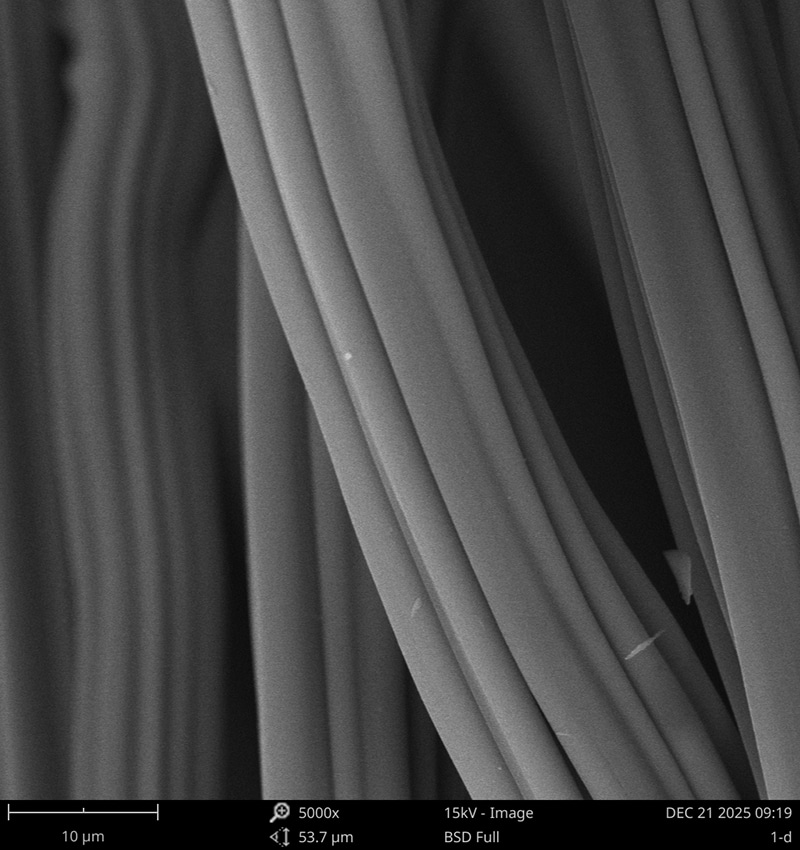

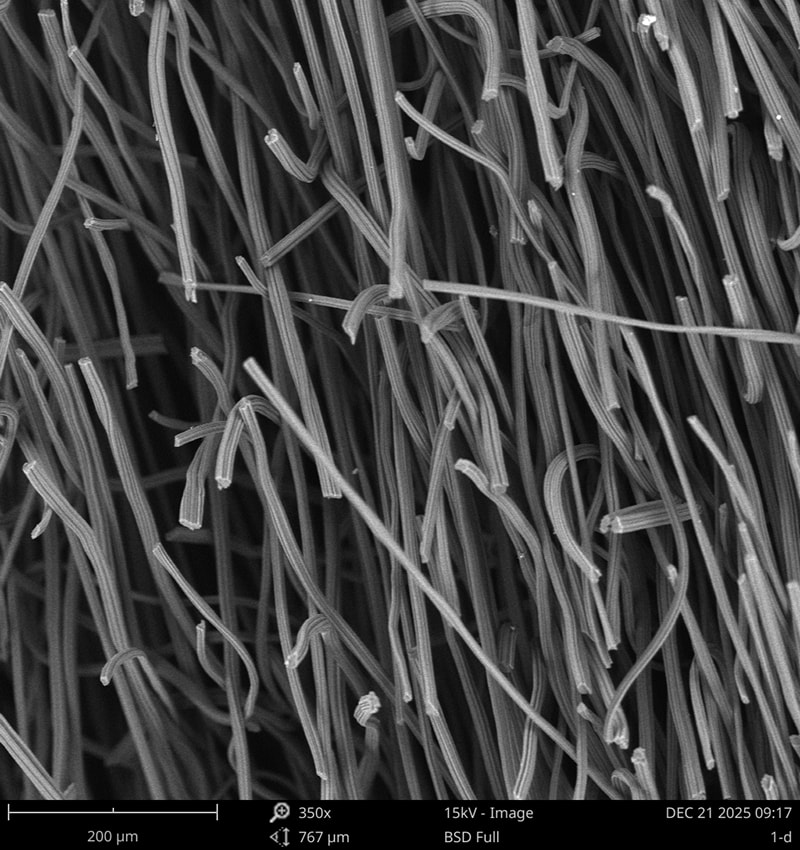

Tepelné pole pece pro tažení krystalů polovodičů je jedním z důležitých faktorů ovlivňujících kvalitu tažení krystalů. Naše společnost vychází ze struktury vlákna, připravuje uhlíková vlákna s dutou strukturou a vybírá uhlíková vlákna konkrétních průměrů na základě opakovaných testů dat. Zároveň nakládáme i grafitizační katalytické materiály. Při grafitizaci stejné teploty je stupeň grafitizace vyšší. Navíc volíme jednotnější proces vpichování naplocho a jednotnost a konzistence hustoty a tloušťky plsti jsou vyšší. Proto má grafitová plsť vyrobená tímto technickým procesem vynikající tepelnou izolaci a tepelnou ochranu, stejně jako vynikající odolnost proti oxidaci. Konzistence šarže je vysoká. Podle srovnání dat dosáhla současná tepelná izolace přední mezinárodní úrovně.
| Jméno | Jednotka | Grafitová měkká plsť | Poznámky | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Tloušťka | mm | 5/10 | 5/10 | Další specifikace | |
| Hustota | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Šířka | m | 1,3-1,6 | 1,3-1,6 | ||
| Zlomová síla | Mpa | ≥0,3 | ≥0,2 | ||
| Obsah uhlíku | % | ≥99,80 | ≥99,80 | ||

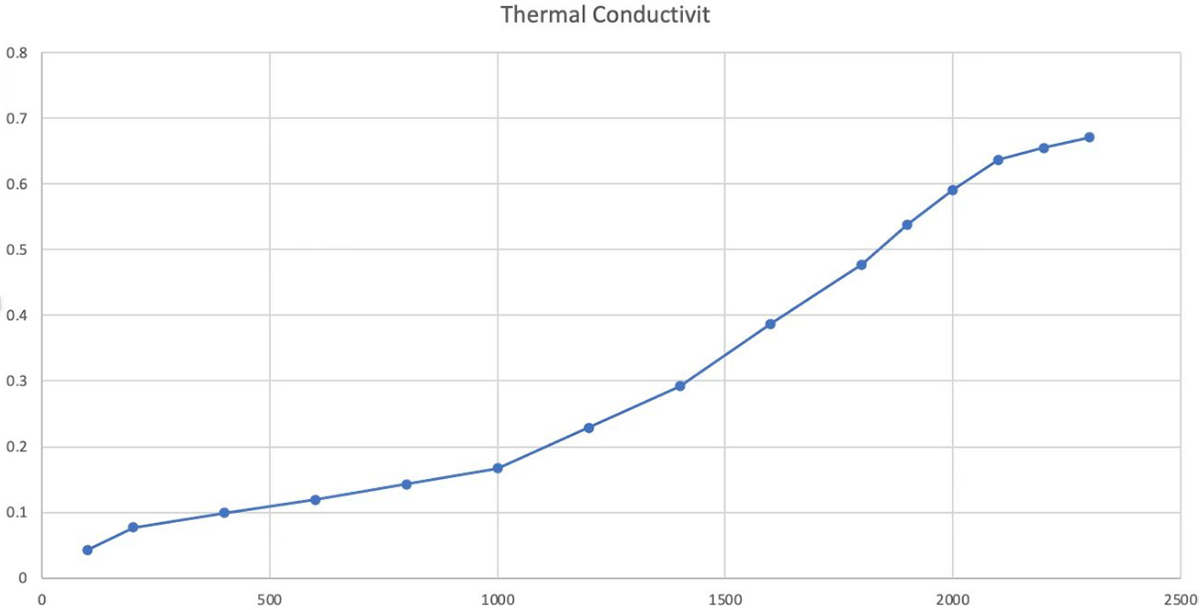

| Tepelná vodivost | W/m·k | 1000 ℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| Teplota tepelného zpracování | ℃ | ≥1800 | ≥1800 | ||
| Rychlost vylučování vláken | % | ≤0,3 | ≤0,3 | ||
| Specifické | m²/g | 3-7 | 3-7 | ||
| Obsah popela | ppm | ≤300 | ≤300 | ||
| Produkt | Tepelná vodivost （1000℃） (W/m·k) | Hustota (g/cm³) | Vzduchová ablativita （600℃，1h） (%) |
| Měkká plsť Naco VLG-10 | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 měkká plsť | 0.23 | 0.08 | 9.95 |
| Německá měkká plsť SGL | 0.25 | 0.1 | 10.12 |
| Francouzská Melsonová měkká plsť | 0.25 | 0.08 | 6.32 |
| American Morgan soft feft | 0.23 | 0.1 | 10.22 |
Skutečná data naměřená klientskou stranou
 |  |
 |  |
